如何从五个维度精准判断氟橡胶热缩管的质量优劣

在现代工业制造、航空航天、汽车电子以及高端线缆保护领域，氟橡胶（FKM/Viton）热缩管因其卓越的耐高温、耐化学腐蚀及优异的电气绝缘性能，成为了关键的保护材料。然而，由于氟橡胶原材料成本高、加工难度大，市场上产品质量参差不齐。许多非专业用户往往仅凭价格或外观进行简单判断，导致采购到劣质产品，进而引发安全隐患或设备故障。

要准确判断氟橡胶热缩管的质量好坏，不能仅看单一指标，而需要从原材料特性、物理机械性能、化学耐受性、工艺细节以及实测数据验证等多个维度进行综合评估。本文将为您详细拆解判断高质量氟橡胶热缩管的核心标准与实操方法，帮助您在选型与验收过程中建立科学的评判体系。

一、 原材料与基础物性的直观辨别

1. 观察颜色与光泽度

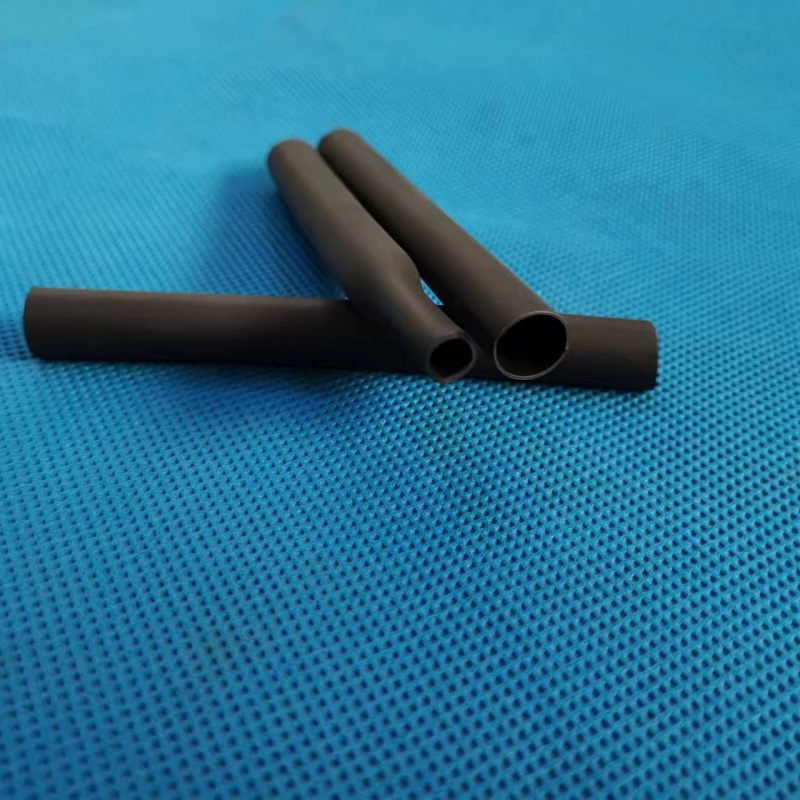

优质的氟橡胶热缩管通常呈现深黑色或深褐色，这是氟橡胶基料本身的特征颜色。虽然可以通过添加色母粒改变颜色，但高品质产品即使着色，其色泽也应均匀一致，无明显的色差斑点或杂质颗粒。

• 劣质表现：表面发白、颜色不均、有白色晶点（未完全分散的填料或助剂）或黑点（碳化杂质）。

• 优质表现：表面光滑细腻，具有适度的哑光或半光泽感，整体色调均匀，无明显瑕疵。

2. 闻气味与手感

氟橡胶本身具有特殊的橡胶气味，但优质产品在固化后，刺激性气味应极淡甚至无味。

• 测试方法：取一小段样品，用手揉搓发热后闻其气味。若闻到强烈的酸味、刺鼻化学味或焦糊味，说明可能添加了劣质再生胶或固化剂比例不当，挥发性有机物（VOCs）超标。

• 手感判断：优质氟橡胶热缩管手感柔韧，既有弹性又有一定挺度。若手感过于僵硬、脆硬，说明交联密度过高或增塑剂不足；若手感发粘、软塌，则可能是固化不完全或配方失衡。

3. 壁厚均匀性检测

氟橡胶热缩管的壁厚均匀性是衡量生产工艺水平的重要指标。壁厚不均会导致局部应力集中，在热缩过程中易出现破裂或收缩不均，且在高温环境下薄弱处容易率先失效。

• 检测方法使用千分尺或游标卡尺，在管材不同位置（至少选取圆周上的四个点及轴向三个位置）测量壁厚。

• 合格标准：同一截面的壁厚偏差应控制在极小范围内（通常要求偏差小于标称值的±10%以内，高端产品要求更严）。若发现某处明显偏薄或偏厚，即为质量缺陷。

二、 核心物理机械性能的实战测试

1. 拉伸强度与断裂伸长率

氟橡胶虽然以耐热耐油著称，但其机械强度也是关键指标。高质量的氟橡胶热缩管应具备足够的抗拉强度和良好的延展性，以适应复杂的安装环境。

• 测试原理：通过万能材料试验机进行拉伸测试。

• 判断标准：

• 拉伸强度：一般要求不低于10MPa（具体视牌号而定，如Viton A型与B型有所差异）。强度过低意味着材料易被撕裂。

• 断裂伸长率：优质氟橡胶的断裂伸长率通常在150%-300%之间。若伸长率过低，材料变脆，安装时稍受弯曲即可能开裂；若过高但强度低，则可能是填充过量或配方错误。

2. 硬度测试

氟橡胶热缩管的硬度通常邵氏A 70-90度之间。硬度直接影响其抗压能力和密封效果。

• 检测方法：使用邵氏硬度计进行测量。

• 质量关联：硬度均匀性好是关键。若同一根管材不同部位硬度差异大，说明硫化程度不一致。过硬可能导致低温下脆裂，过软则抗压能力差，易变形。

3. 收缩性能与恢复力

热缩管的核心功能是“热缩”，因此其收缩比和回弹力至关重要。

• 收缩比测试：标准氟橡胶热缩管的径向收缩比通常为2:1或3:1。将样品置于规定温度（如200℃-250℃，具体依产品规格）下加热，观察其是否能均匀、紧密地包裹基材。

• 记忆性能：优质产品具有良好的“记忆效应”，即加热后能紧密贴合，冷却后保持形状，不会轻易回弹或松脱。劣质产品可能出现收缩不全、表面起皱或收缩后迅速反弹的现象。

三、 化学耐受性与耐候性验证

氟橡胶的最大优势在于耐化学腐蚀，因此验证其化学稳定性是判断质量的试金石。

1. 耐油性测试

将样品浸泡在标准测试油（如IRM 903或ASTM No. 3油）中，在规定温度（如100℃或150℃）下保持一定时间（如70小时或168小时）。

• 评价指标：测量浸泡前后的体积变化率和重量变化率。

• 优质表现：体积膨胀率低（通常<10%-15%），硬度变化小，无明显溶胀或软化。

• 劣质表现：严重溶胀、发粘、强度大幅下降，甚至分解。

2. 耐酸碱与化学品测试

模拟恶劣工业环境，将样品接触强酸（如硫酸、盐酸）、强碱或有机溶剂。

• 判断标准：观察表面是否有起泡、龟裂、变色或溶解现象。优质氟橡胶应对大多数化学品具有极强的抵抗力，表面应保持完整，物理性能无明显衰减。

3. 耐高温老化测试

氟橡胶常用于高温环境，因此耐热老化性是关键。

• 测试方法：将样品置于烘箱中，在200℃或更高温度下加热一定时间（如168小时或1000小时），然后测试其机械性能保留率。

• 优质表现：老化后拉伸强度保持率在80%以上，伸长率保持率良好，无明显硬化或脆化。

• 劣质表现：老化后迅速变硬、开裂，机械性能断崖式下跌。

四、 电气性能与安全认证

对于用于电线电缆保护的氟橡胶热缩管，电气绝缘性能不可或缺。

1. 体积电阻率与击穿电压

• 体积电阻率：优质氟橡胶热缩管的体积电阻率应大于10^12 Ω·cm。数值越高，绝缘性能越好。

• 击穿电压：单位厚度下的耐压能力。需符合相关行业标准（如IEC或GB标准）。若耐压值偏低，存在漏电短路风险。

2. 阻燃性能

氟橡胶本身具有自熄性，但需确认其是否符合特定的阻燃等级（如UL94 V-0级）。

• 简易测试：使用打火机点燃样品边缘，移开火源后，优质产品应在几秒内自行熄灭，且无熔滴现象（或熔滴极少且不引燃下方纸巾）。若有持续燃烧、浓烟滚滚或大量熔滴，则为劣质产品。

3. 环保认证

正规厂家提供的产品应具备RoHS、REACH等环保认证，确保不含铅、镉、六价铬等有害物质，符合现代工业的绿色制造要求。

五、 生产工艺与细节管控

除了上述性能测试，生产过程的管控也能反映产品质量。

1. 内壁光滑度

氟橡胶热缩管内壁应光滑，以减少对线缆的磨损，并便于套入。若内壁粗糙、有划痕或凹凸不平，可能在安装过程中划伤电缆绝缘层，造成隐患。

2. 接头处理

观察管材两端的切口是否整齐，有无分层或毛边。优质产品采用精密裁切，切口平整垂直于轴线。

3. 批次一致性

同一批次产品的各项性能指标应保持高度一致。若不同批次间颜色、硬度、收缩比波动较大，说明厂家质量控制体系（QC）不稳定，不建议长期使用。

结语

判断氟橡胶热缩管的质量好坏，是一个系统工程，需要结合视觉检查、物理测试、化学耐受性验证以及电气性能评估等多方面因素。用户应避免仅凭价格低廉或外观简易判断，而应要求供应商提供第三方检测报告（如SGS、CTI等出具的测试报告），并进行必要的抽样复检。

在实际应用中，选择信誉良好、工艺成熟、质检严格的供应商，不仅能确保产品的可靠性，更能延长设备使用寿命，降低维护成本和安全风险。只有深入理解氟橡胶热缩管的材质特性与质量标准，才能在复杂的工业环境中做出最明智的选择，为关键设施穿上真正坚固的“防护铠甲”。
